05 Procédure création capteurs Asystom

Pré-requis

• Accès admin LuvitRED http://192.168.42.1:8080 + admin web CG http://192.168.42.1
• 3 informations à fournir par Asystom pour chaque balise :
  • DevEUI — 16 chars hex (ex 0004A30B010593C1)
  • AppEUI — 16 chars hex (ex 4135793537306D21)
  • AppKey — 32 chars hex (la master key, jamais l'AppSKey ou NwkSKey qui sont dérivées)
• Balise physique avec piles chargées, à proximité (portée LoRa)

Étape 1 — Vérifier la stack LoRa

Sur le canvas LuvitRED workspace Sheet 1, vérifier les 3 nodes config :

Étape 2 — Ajouter la balise dans sensors_config.json

{
  "DevEUI":   "AAAAAAAAAAAAAAAA",
  "AppEUI":   "BBBBBBBBBBBBBBBB",
  "AppKey":   "CCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCC",
  "name":     "Balise-XX",
  "freq_seconds": 60,
  "site":     "TODO_SITE_NAME",
  "modele":   "Sentinel"
}

Étape 3 — Enrôler dans le LNS

Option A — Inject manuel (1 balise)

-- Function "add Balise-XX"
msg.app = {
  add = {
    name      = 'Balise-XX',
    DevEUI    = 'AAAAAAAAAAAAAAAA',
    AppEUI    = 'BBBBBBBBBBBBBBBB',
    AppKey    = 'CCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCC',
    ota       = true,
    class     = 'A',
    ADR       = true,
    confirmed = false,
  },
}
return msg

Wire : inject (manual) → function "add Balise-XX" → lora-app input.

Option B — Bulk register (industriel)

local cfg = require('sensors_config')
local bulk = require('bulk_register')
return bulk.build_add_msgs(cfg)

Wire : inject "bulk add" → function bulk → lora-app input. Tous les capteurs du JSON enregistrés en une fois.

Étape 4 — Réveiller la balise

Séquence magnétique Asystom Sentinel :

1. Approcher l'aimant 3-6 secondes
2. Retirer 3-6 secondes
3. Répéter 3 fois
4. LED clignote → la balise tente le Join OTAA

Étape 5 — Vérifier le Join

LuvitRED admin → menu LoRa → OTA Devices :

• DevEUI : la valeur entrée
• Joined : ✅
• DevAddr, AppSKey, NwkSKey, FCntUp apparaissent
• Last seen : à la dernière activité

Étape 6 — Vérifier la chaîne uplink

Dans la sidebar Debug LuvitRED, attendre la première trame (1 min après Join). On doit voir :

Si LORA_IN apparaît mais pas IOBASE_OUT/ASYSTOM_OUT : check les wires sortantes de on_lora_message dans le canvas (5 wires attendues : lora out, build_iobase_msg, build_audit_line, build_asystom_msg, build_health_msg).

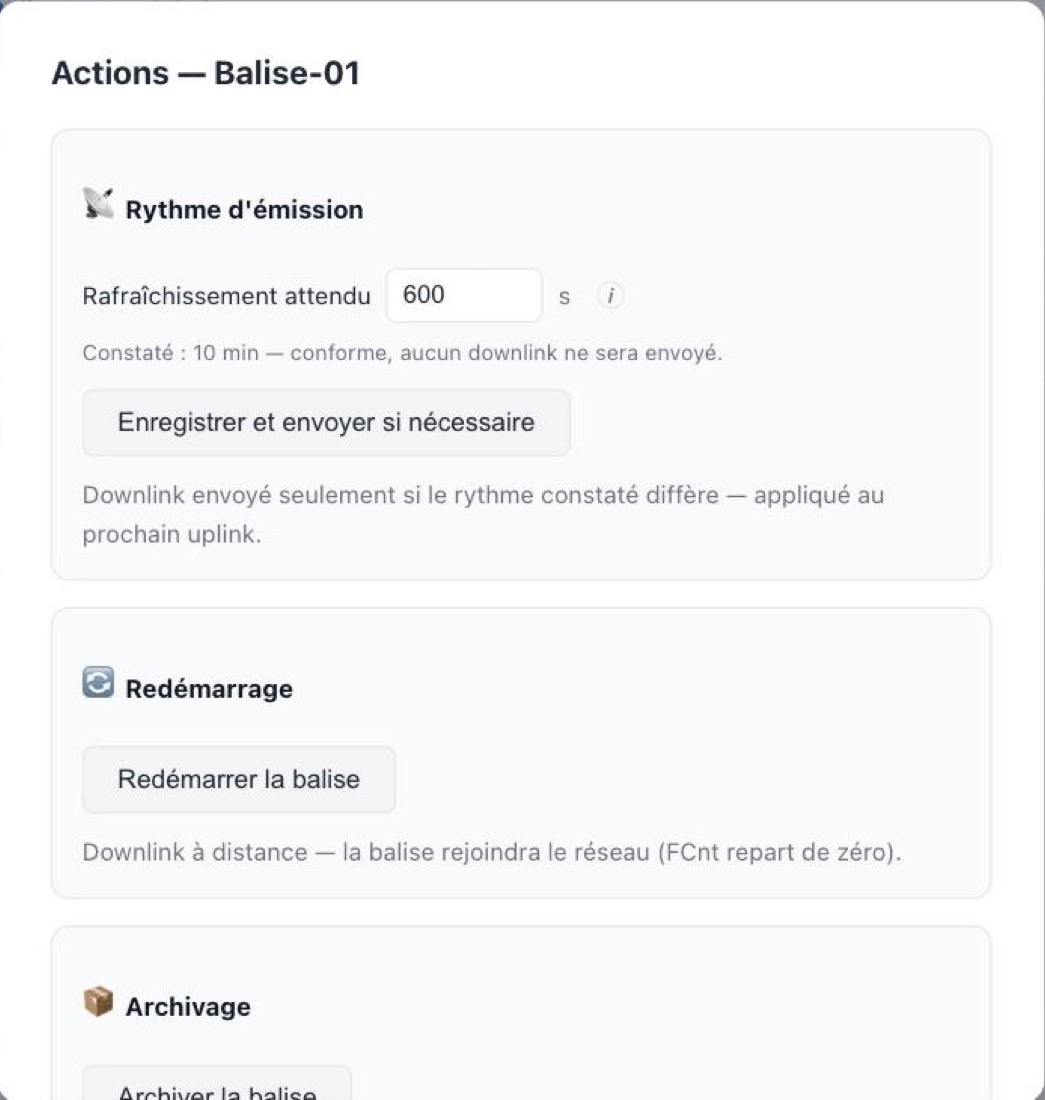

Étape 7 — Configurer la cadence (downlink FPort 70)

local mf = require('main_flow')
msg.app = {
  queue = {
    ['AAAAAAAAAAAAAAAA'] = mf.build_frequency_command(120), -- 2 min
  },
}
return msg

Wire : inject (manual) → function set freq → lora-app input. Le downlink est envoyé lors du prochain uplink (Class A wait window).

Mapping FPort Asystom Sentinel

Erreurs fréquentes
